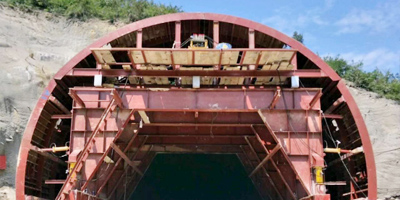

結構:襯砌臺車主要由行走系統,液壓系統,,門架總成,,模板總成。行走系統為電機驅動或液壓驅動軌道自行,,采用寬大行走輪,,配備高品質電機、減速機,,并可重復多次利用,。

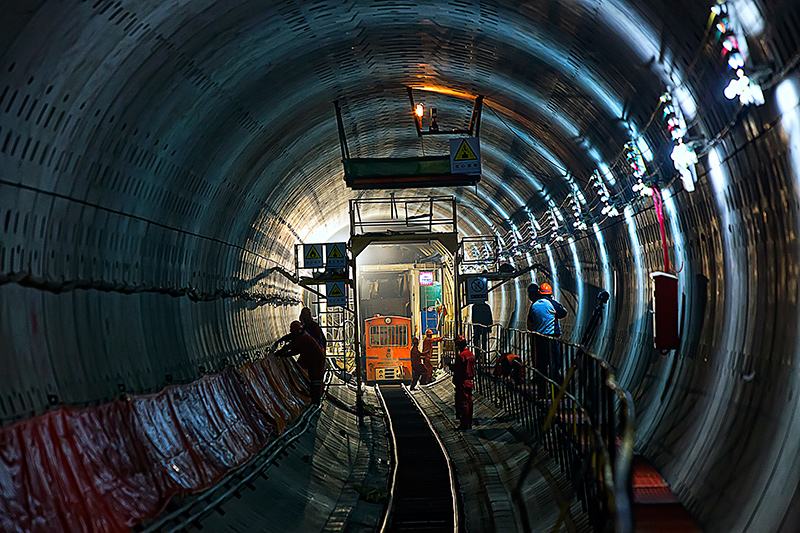

作用:襯砌鋼模板臺車是為各種隧道、涵洞等斷面尺寸的混凝土襯砌而專門設計制造的非標產品,,是隧道施工過程二次襯砌中必須使用的專用設備,,用于對隧道內壁的砼襯砌施工。具有液壓自動立模,、脫模功能,,襯砌表面光潔度高,襯砌速度快的特點,。
優點:
1,、產品結構合理、工藝先進安裝方便,、具有強度高穩定性好,、模板光滑平順操作簡便等。
2,、智能機械化流水線加工,,數控切割下料,面板采用銑邊機銑邊,,更精準保證了模板垂直度拼接交接錯縫,,法蘭采用數控雙槍切割避免了以后模板拼接弧度以及外弧尺寸變形。
3,、臺車所用鋼材均采用國標鋼板,、型材。
4,、液壓系統采用新型自動防泄壓液壓液壓油缸,,并采用立柱內嵌式安裝方式,更好的避免了在施工過程中升降油缸,、油管等被損壞導致泄壓機械傷害,,
5、行走采用擺線針輪動減速驅動,增強了驅動動力,,臺車運行更加平穩運行,,設保護罩更好保護在臺車運行中絞壞電線,以及施工人員等危險,,
6,、臺車工作平臺采用防護網平臺,即保護工人安全,,又可以避免施工過程中混凝土落在平臺上難以清理,。使施工更加便捷操作更加簡單。
7,、防滑爬梯及護欄,爬梯采用多層轉向防滑爬梯,,爬梯的角度更小,,上下更加方便安全。

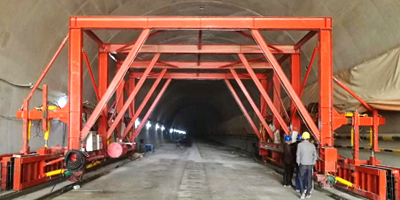

8,、臺車門架系統,,立柱采用10~16的鋼板數控下料,采用雙腹板二氧化碳保護焊焊接,,較好避免了以往采用型材工鋼焊接結構而產生的彈性形變,。其優點有結構更加合理、強度高,、堅固耐用等,。
使用說明:鋼模板臺車的工作過程按以下幾步進行:

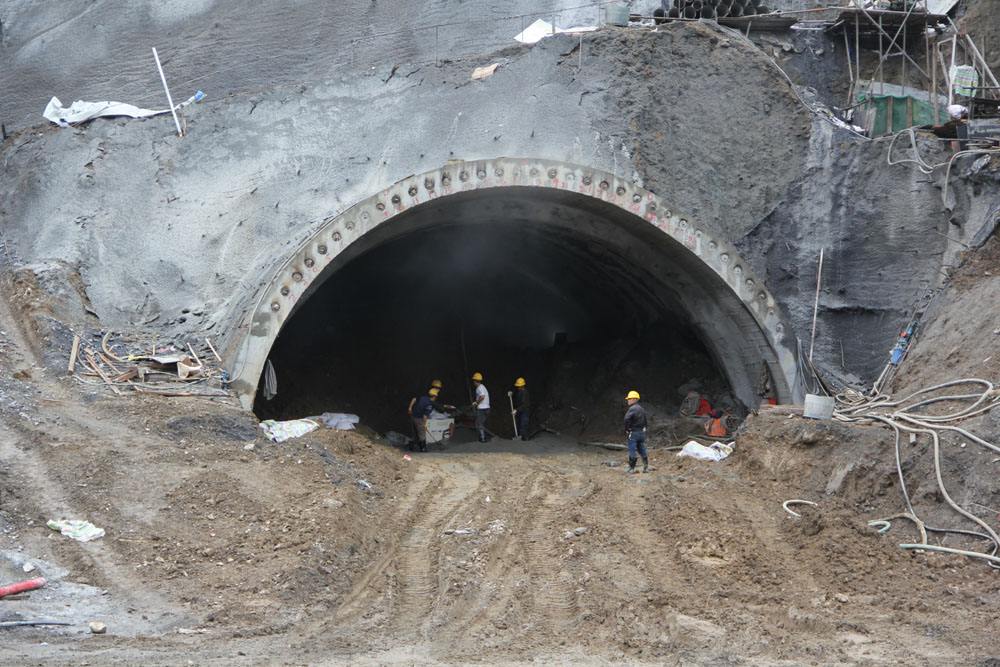

一、檢查隧道施工條件是否滿足模板臺車設計要求:由于模板臺車屬于非標設備,,使用條件必須滿足設計要求方可襯砌,。
1、檢查路面標高及路面狀況是否滿足設計要求,,路面標高 +,;路面狀況:混凝土路面。
2,、檢查對地絲杠支撐位置是否滿足設計要求,,對地絲杠支撐位置:見圖所示 。
3,、檢查枕木和鋼軌是否滿足設計要求,;?
4、檢查矮邊墻高度是否滿足設計要求,;
5,、檢查鋼模板外表面是否涂抹脫模劑。
二,、立模
鋼模板臺車行走至襯砌位置后便可立模,立模前鋼模板臺車處于脫模狀態,。立模按以下幾步進行:
1、臺車至襯砌位置后,,安裝限位裝置,,使行走系統鎖緊。
2,、啟動液壓電機,,操作手動換向閥手柄,使豎向油缸上升,。調整鋼模板臺車模板,,使其接近預定高度;
3,、操作手動換向閥手柄,,使水平油缸平移。調整鋼模板臺車模板,,使其中心線與襯砌中心線對齊,,然后再操作手動換向閥,使豎向油缸上升到預定位置,,旋緊門架底梁下部豎向千斤頂并頂緊于鋼軌上,。
4、操作手動換向閥手柄,,使側向油缸撐出,。粗調鋼模板臺車側模板至預定位置。(側模油缸應單邊分別進行),。 ? ? ??
5,、裝好側向絲杠。
6,、關閉電機,,來回?fù)u動手動換向閥手柄,使側向油缸卸壓,。調節側向支撐絲杠,,使鋼模板臺車側模板達到灌注狀態。
7,、裝好對地絲杠千斤頂,、堵頭板。
三,、注漿
立模完成之后即可進行注漿,。注漿之前,,鋼模板臺車外表面需涂抹脫模劑,以減少脫模時的表面粘力,。注漿輸送口包括工作窗口和注漿口,。注漿時,先從鋼模板臺車模板最下排工作窗口進行注漿,,注漿至混凝土快要平齊工作窗口時,,關閉工作窗,然后從第二排工作窗口進行注漿,,以此類推,,最后通過注漿口封頂。
在注漿工作過程中要注意以下幾點:
1,、在每次注漿前,,應檢查絲杠、千斤頂是否有松動,,防止在注漿時臺車變形,。
? ? 2、注漿時,,混凝土最大下落高度不能超過3000mm,鋼模板臺車前后混凝土高度差要求不超過600mm,;左右混凝土高度差要求不超過500mm,。 ? ?
3、注漿到最后通過注漿口封頂?shù)暮笃?,必須使用低速檔進行注漿,,并時刻注意注漿口壓力的變化,避免因混凝土注滿后強行注入而導致壓力過大使模板變形,。
四,、脫模
注漿完成之后,必須讓混凝土凝固一定時間后才能進行脫模,。脫模按以下幾步進行:
1,、拆掉側向千斤頂、對地絲杠千斤頂和堵頭板,。
2,、啟動液壓系統,操作手動換向閥手柄,,控制側向油缸,。使鋼模板臺車側模板脫離襯砌面。油缸收縮行程為190mm~300mm,。
3,、收起基礎千斤頂,。
4、操作手動換向閥手柄,,控制豎向油缸,。使鋼模板臺車鋼模板面全部脫離襯砌表面。油缸收縮時,,必須分次收縮,,切忌一次性強制脫模。油缸收縮行程為150mm~250mm,。
四,、行走
鋼模板臺車脫模之后先收起門架支撐千斤頂,啟動行走電機即可行走,。
鋼模板臺車行走時要注意以下幾點:
1,、鋼模板臺車必須完全靜止后,才能換向行駛,。
2,、當軌向坡度過大,而導致臺車行駛打滑時,,可灑些干細沙到軌面上,,以增大粘著力,而使打滑現象消失,。
反復循環立模,、注漿、脫模,、行走這四個工作過程,,就完成了鋼模板臺車的整個作業。
